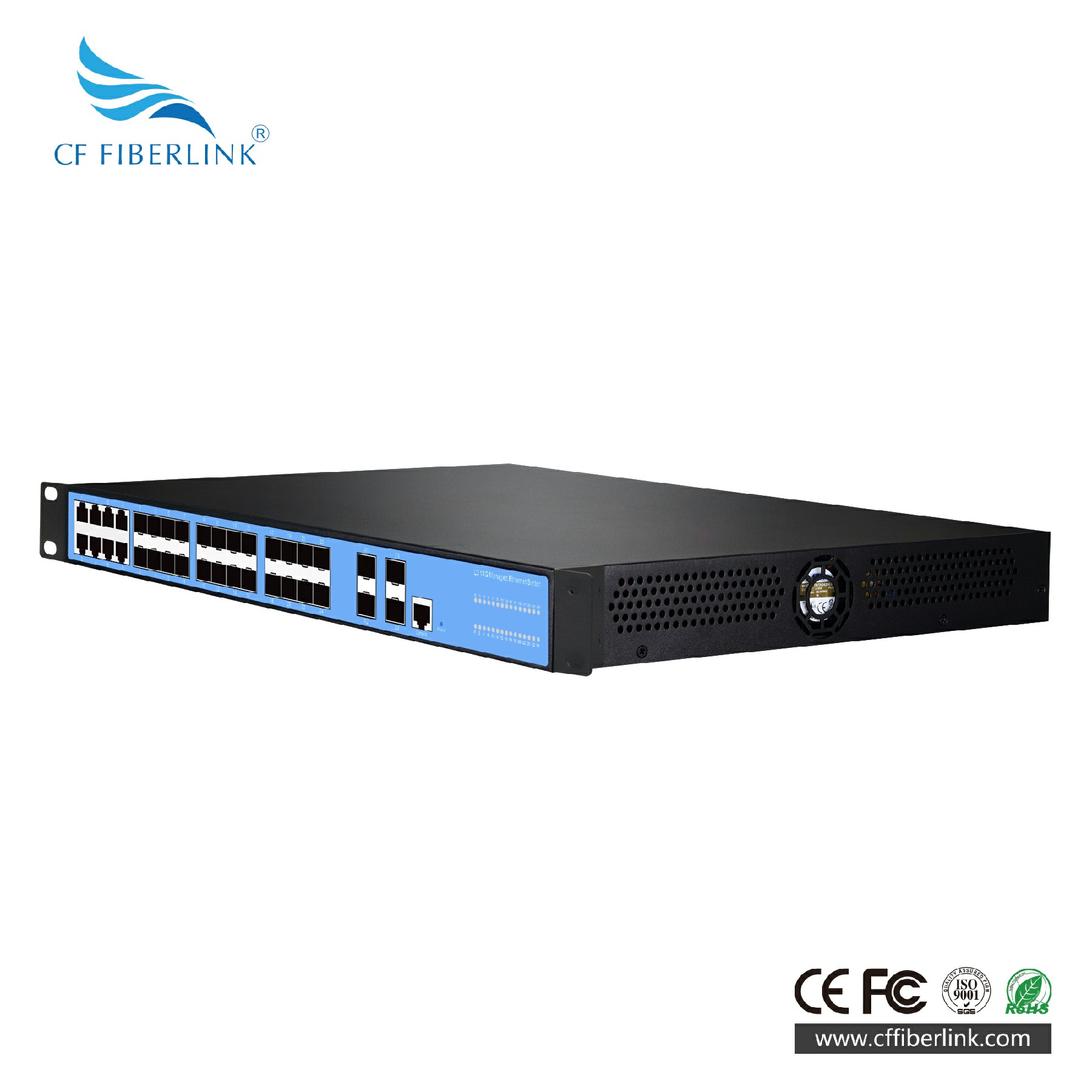

4万兆光24千兆光8Combo口交换机

产品型号

CF-S5336X-4X24S8C

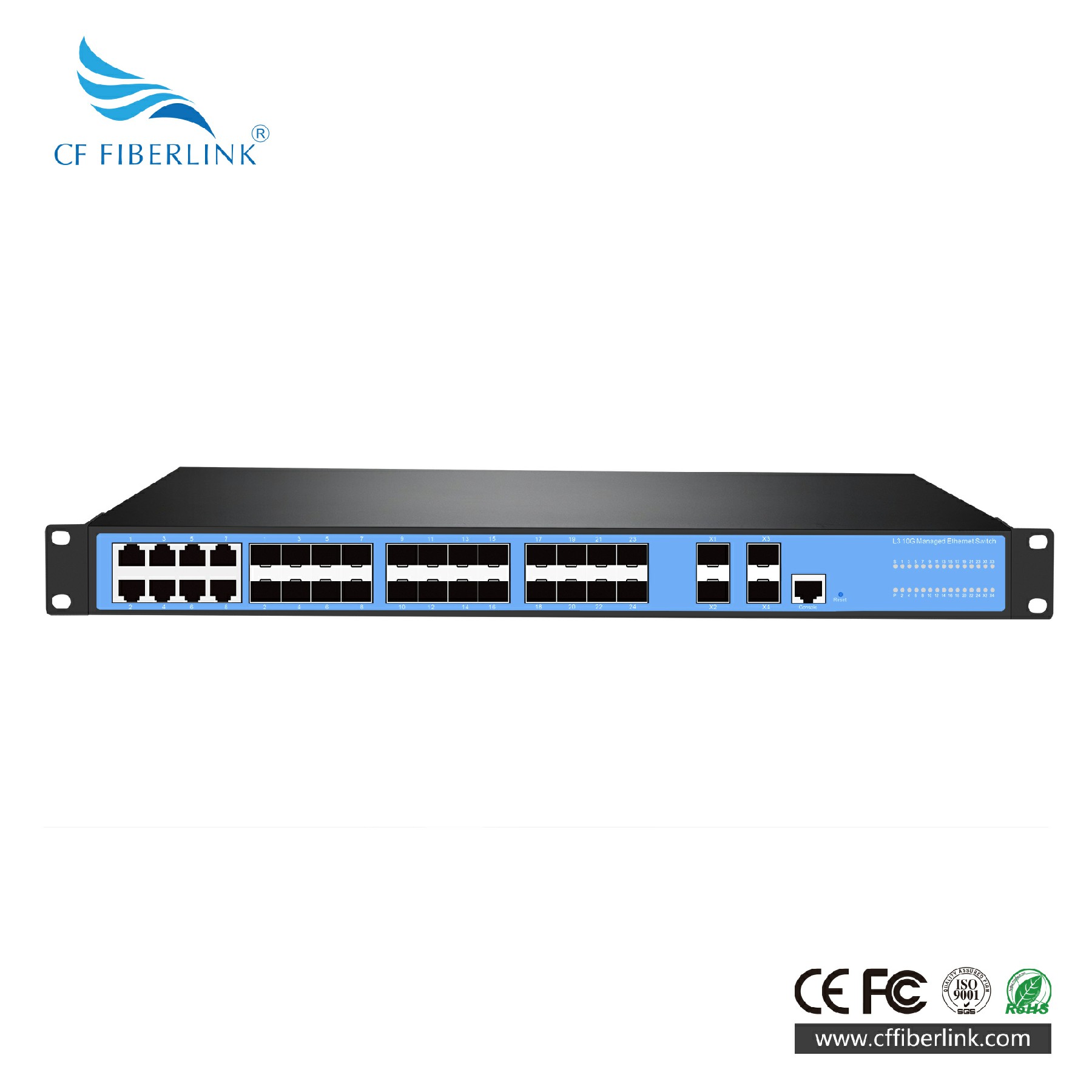

端口特征

固定端口

8个复用10/ 100/ 1000Base-T RJ45 端口

24个100/ 1000Base-X SFP 光口插槽

4个 1/ 10G uplink SFP+上联光口插槽

1个Console 控制口

  网口特

1-8口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T: Cat3,4,5 UTP(≤100 meters)

100BASE-TX: Cat5 or later UTP(≤100 meters)

1000BASE-T: Cat5e or later UTP(≤100 meters)

SFP插槽端口

千兆SFP光纤端口和10G SFP+光纤端口，默认不包括光模块（可选单模/多模、单光纤/双光纤光模块.LC）

  光口扩

  支持2.5G光模块扩展及组环网

波长/距离

多模：工作波长850nm/传输距离0-550M（1G），

          工作波长850nm/传输距离0-300M（10G）。

单模：工作波长1310nm/传输距离0-40KM，

          工作波长1550nm/传输距离0-120KM。

交换芯片参数

网管类型

   L3

环形网络

支持ERPS环形网络功能，最大环数为5，收敛时间＜20ms

网络协议

  IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae10GBase-LR/SR, IEEE802.3x

转发模式

存储转发（全线速）

交换容量

128Gbps

包转发率

96Mpps

MAC地址

32K

LED指示灯

电源指示灯

PWR：1绿色

光纤指示灯

1-24 ：1绿色

万兆光纤指示灯

X1-X4：1绿色

系统指示灯

SYS:1绿色

网络指示灯

1-8黄色：表示PoE

1-8绿色：表示网络工作状态

  Reset复位开关

  按住复位开关10秒后松开即可恢复出厂设置

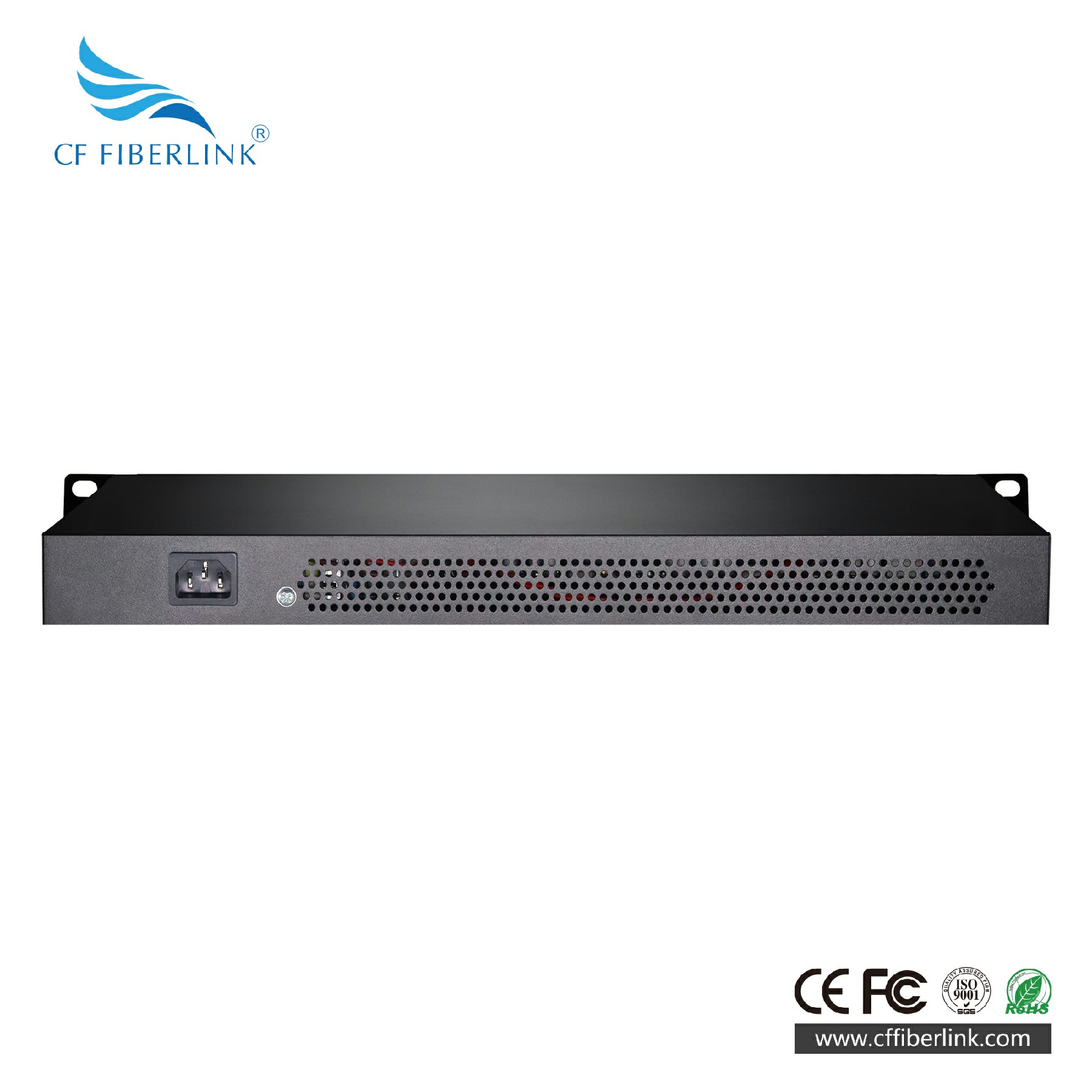

电源

   电源

AC100-240V 50/60Hz

防护

防雷

端口防雷：6KV 8/20us；

防护等级：IP40

IEC61000-4-2（ESD）：±8kV 接触放电，±15kV 空气放电

IEC61000-4-3（RS）：10V/m（80~1000MHz）

IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV

IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV

IEC61000-4-6（射频传导）：10V（150kHz~80MHz）

IEC61000-4-8（工频磁场）：100A/m 持续；1000A/m ，1s to 3s

IEC61000-4-9（脉冲磁场）：1000A/m

IEC61000-4-10（阻尼振荡）：30A/m 1MHz

IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV

IEC61000-4-16（共模传导）：30V 持续；300V，1s

FCC Part 15/CISPR22（EN55022）：Class B

IEC61000-6-2（通用标准）

机械特性

IEC60068-2-6（抗振动）

IEC60068-2-27（抗冲击）

IEC60068-2-32（自由下落）

安规认证

CQC；

CE mark, commercial；CE/LVD EN60950；

FCC Part 15 Class B；RoHS；

物理规格参数

工作温度/湿度

 -40～+80°C；5%～90% RH 无凝结

存储温度/湿度

-40～+85°C；5%～95% RH 无凝结

外观尺寸（L*W*H）

440mm* 330mm*44mm

   安装方式

  桌面式、1U/19 寸机柜安装

软件规格参数

路由

支持静态路由

支持RIP动态路由协议

支持代理ARP

支持OSPF路由协议

安全特性

支持MAC-IP-VLAN ID-Port四元绑定

支持802.1X认证、RADIUS配置

支持ARP防护、IP源防护、DoS防护

支持端口隔离、端口安全

支持SSL、SSH

ACL

支持L2~L4包过滤

支持基于时间段的ACL控制

支持基于端口、VLAN下发Policy

VLAN

支持802.1Q VLAN、MAC VLAN、Private VLAN、协议 VLAN

支持VLAN VPN

支持Voice VLAN

支持GARP/GVRP

MAC地址表

支持16K MAC地址

支持设置端口的最大学习MAC地址数目

地址表显示、静态地址表、动态地址表、过滤地址表

端口管理

端口汇聚、端口监控、端口限速

风暴抑制

生成树

STP (802.1d)、RSTP (802.1w)、MSTP (802.1s)

生成树安全

组播

支持IGMP V1/V2/V3

组播VLAN、组播地址表、组播过滤

QoS

每端口支持8个输出队列

支持基于端口、802.1P、DSCP/ToS的优先级

支持Equ、SP、WRR、SP+WRR四种优先级调度模式

支持Voice VLAN

DHCP

DHCP Client、DHCP Server

DHCP Relay

DHCP Snooping

汇聚管理

支持静态汇聚

支持动态汇聚

系统管理

支持基于HTTP、SSL(v2/v3/TLSv1)的Web管理、基于Telnet 、Console 、SSH(v1/v2)的CLI管理

SNMP V1/V2/V3（TP-LINK MIBs）

支持堆叠

系统维护

支持LLDP

支持配置导入导出和系统时间设置

环回检测、线缆检测、Ping、Tracert检测

显示/过滤系统日志、日志服务器

环网协议

支持ERPS环网协议

支持RPL配置
